产品详情
- 适用于 FDD TX 应用的独立四通道
- 1300MHz 至 2800MHz
- • 2100MHz 时典型最大增益为 27.5dB
- 精确的 SPI 控制 Glitch-Free™ 增益调整
- 增益范围为 31.5dB，步长为 0.5dB
- 2100MHz 时 5.7dB NF
- +36.8dBm OIP3（2100MHz）
- 2100MHz 时+16.5dBm 输出 P1dB
- 3.3V电源电压
- ICC = 485mA
- 100？差分输入阻抗
- 50？单端输出阻抗
- 1.8V 和 3.3V 逻辑支持
- 独立通道待机模式可节省电量
- 工作温度 (TEP) 范围：-40 °C 至 +115 °C
- 8mm × 8mm，56-LGA 封装

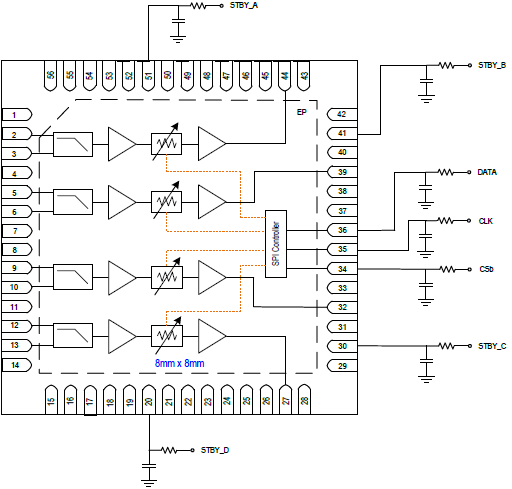

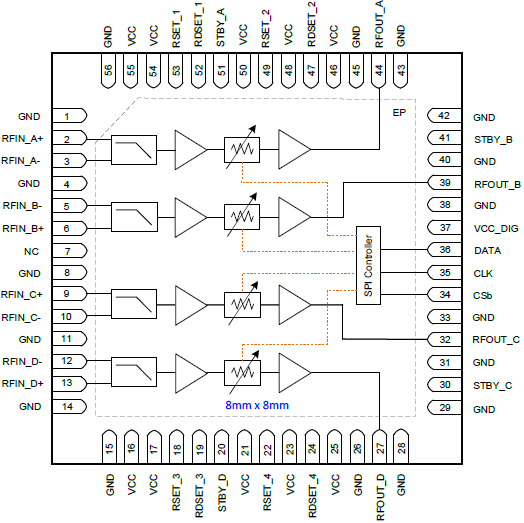

F4482 是一款 1300MHz 至 2800MHz 四路径 TX 数字可变增益放大器 (DVGA)，配备 100?差分输入和50？单端输出。该器件是针对 400MHz 至 4200MHz 频率范围内的 FDD 和 TDD 应用的完整 VGA 系列的一部分。
使用单 3.3V 电源和仅 485mA 的 ICC，F4482 提供四个独立的传输路径，每个路径具有 27.5dB 典型最大增益、+36.8dBm OIP3、+16.5dBm 输出 P1dB 和 5.7dB NF。每个通道都包含一个无干扰的数字步进衰减器，可以以精确的 0.5dB 步进将增益降低高达 31.5dB。
F4482 采用 8mm × 8mm 56-LGA 封装，并配有匹配的 100?差分输入和50？单端输出阻抗，便于集成到信号路径中。
- 4G 和 5G 多模式、多载波发射机
- LTE 和 UMTS/WCDMA 基站
- 有源天线系统
- 数字收音机
